Cet article reprend les logiciels de dessin que nous employons, indique les formats de fichier que nous pouvons traiter et nos conventions de pliage.
Dessin 2D
Nous utilisons AutoCad LT, essentiellement pour nos activités d’électricité.

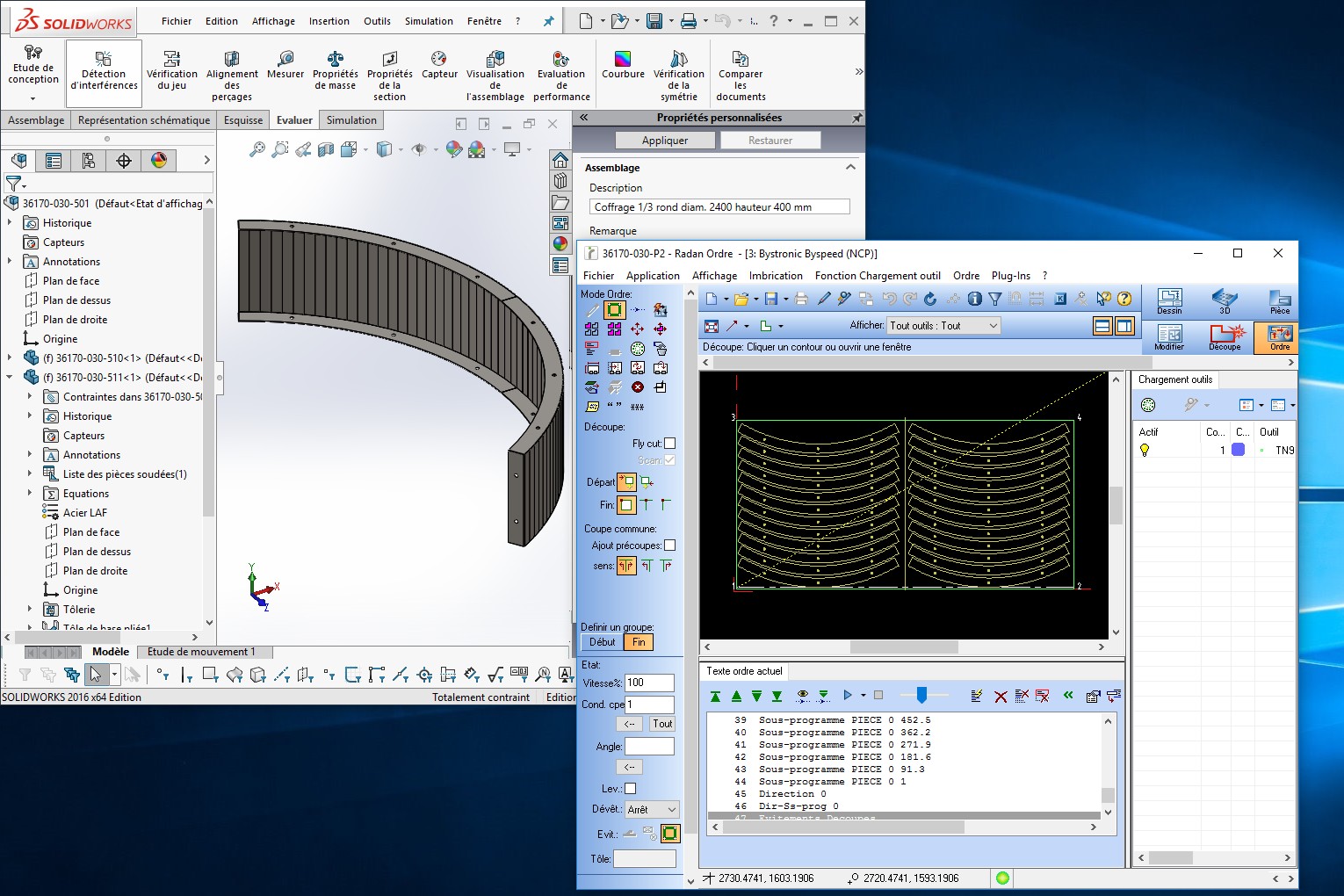

Pour la tôlerie et les constructions métalliques, nous utilisons Radan. Ce logiciel traite aussi la partie fabrication de tôlerie (calcul automatique d’imbrications des pièces sur les tôles et programmation découpe laser et poinçonneuse).
Dessin 3D
Nous utilisons SolidWorks et Inventor.
En ce qui concerne Inventor, nous nous limitons à la version 2013.
Formats de fichiers
Les fichiers 2D aux formats DXF et DWG peuvent être traités directement par Radan, notre logiciel de fabrication.
Idéalement, tous les contours devraient être fermés et il ne devrait pas y avoir de croisement de trait.
On peut convenir d’une couleur spéciale pour le marquage laser (« gravure »), le marqueur feutre et les pointillés par coups de pointeau à la poinçonneuse.
En ce qui concerne les formats 3D, nous pouvons traiter les formats STEP, SAT, SolidWorks et Inventor (Inventor limité à la version 2013).
Conventions pour le pliage
Pour les dessins de développé de pièces de tôlerie pliées, nous adoptons la convention suivante :
- trait plein = pli vers le haut,
- trait pointillé = pli vers le bas,
- angle de pliage par défaut = 90°.
Les angles spécifiés sont les angles supplémentaires c. à d.
- angle obtu : entre 90 et 180 °,
- angle aigu : entre 0 et 90°.
Les dimensions de pliage à 90° sont les dimensions extérieures.

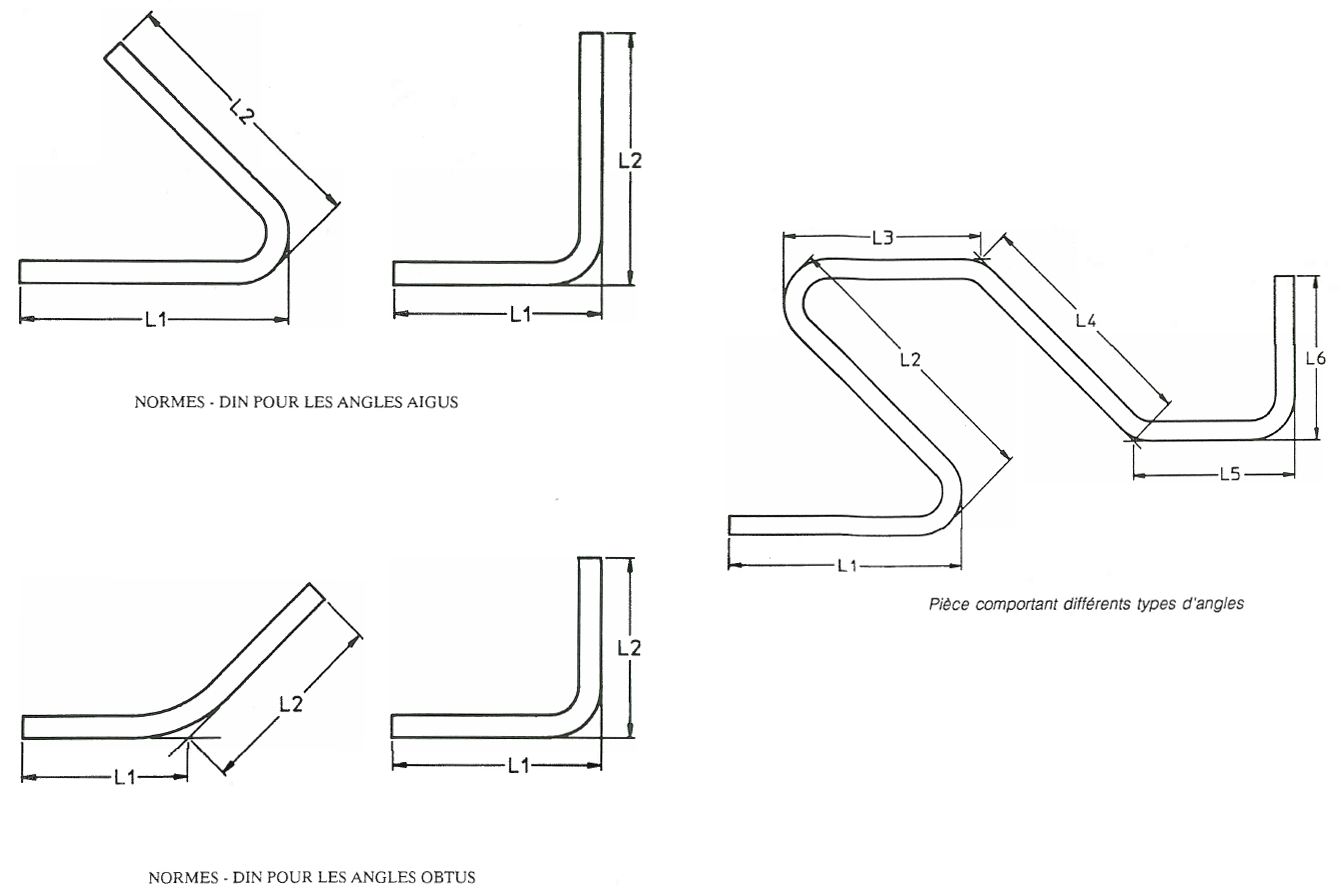

Dimensions de pliage pour angles aigus et obtus (cliquez sur l’image pour agrandir) :
